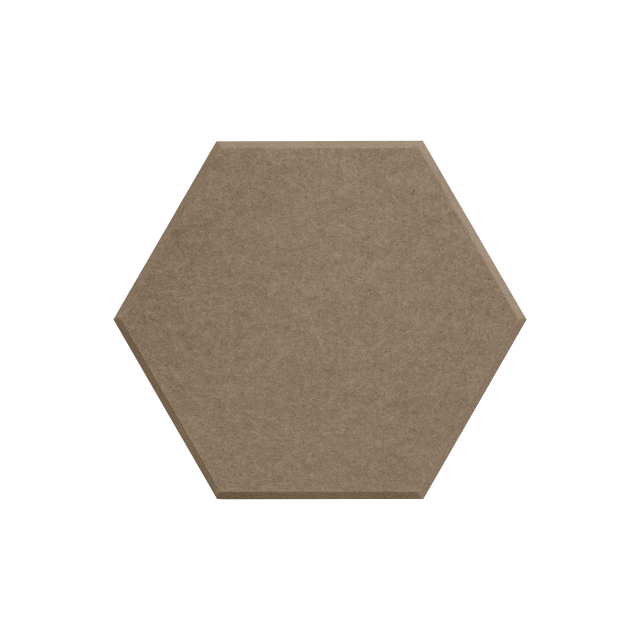

Obkladový panel na stenu Hexagon L

Akusticky neošetrená miestnosť (4 × 6 × 2,8 m)

• Strop (omietka): 4 × 6 = 24 m²

• Podlaha (drevo): 4 × 6 = 24 m²

• Dve bočné steny (betón): 2 × (6 × 2.8) = 33.6 m²

• Predná stena (betón): 4 × 2.8 = 11.2 m²

• Zadná stena (sklo – okno): 4 × 2.8 = 11.2 m²

• Máte otázku?

Dozvukový čas (RT60) môžeme vypočítať pomocou Sabinovej rovnice:

RT60=0.161×VART60=A0.161×V​

kde:

• V = objem miestnosti (m³)

• A = ekvivalentná absorpčná plocha v sabinoch (m² Sabs)

• 0.161 = konštanta (vychádza zo Sabinovej rovnice pre RT60)

• Máte otázku?

---

1️⃣ Výpočet objemu miestnosti

Rozmery miestnosti: 4 m × 6 m × 2,8 m

V=4×6×2.8=67.2 m3V=4×6×2.8=67.2 m3

---

2️⃣ Výpočet plôch jednotlivých povrchov

• Strop (omietka): 4 × 6 = 24 m²

• Podlaha (drevo): 4 × 6 = 24 m²

• Dve bočné steny (betón): 2 × (6 × 2.8) = 33.6 m²

• Predná stena (betón): 4 × 2.8 = 11.2 m²

• Zadná stena (sklo – okno): 4 × 2.8 = 11.2 m²

• Máte otázku?

---

3️⃣ Absorpčné koeficienty pri 500 Hz

(Typické hodnoty absorpcie pre rôzne materiály pri stredných frekvenciách)

Povrch	NRC (priemerná hodnota pri 500 Hz)
Omietnutý strop	0.03
Betónové steny	0.02
Sklenené okno	0.07
Drevená podlaha	0.07

---

4️⃣ Výpočet ekvivalentnej absorpčnej plochy (A)

A=(plocha)×(NRC)A=(plocha)×(NRC)

• Omietnutý strop: 24×0.03=0,72

• Drevená podlaha: 24×0.07=1,68

• Betónové steny: 44.8×0.02=0.896

• Sklenené okno: 11.2×0.07=0.784

• Máte otázku?

Celková absorpcia:

A=0,72+1,68+0,896+0,784=4,08 m² Sabs

---

5️⃣ Výpočet RT60

RT60=(0.161×67.25)/4,08=2,65 sekundy

---

Výsledok:

➡️ Odhadovaný dozvuk v miestnosti je 2,65 sekundy, čo je príliš dlhé pre väčšinu obytných alebo pracovných priestorov.



Akusticky ošetrená miestnosť (4 × 6 × 2,8 m) do ktorej umiestnime
- 20 panelov HEXAGON L
a porovnanie
- 40 panelov HEXAGON L


• Strop (omietka): 4 × 6 = 24 m²

• Podlaha (drevo): 4 × 6 = 24 m²

• Dve bočné steny (betón): 2 × (6 × 2.8) = 33.6 m²

• Predná stena (betón): 4 × 2.8 = 11.2 m²

• Zadná stena (sklo – okno): 4 × 2.8 = 11.2 m²

• Máte otázku?

Dozvukový čas (RT60) môžeme vypočítať pomocou Sabinovej rovnice:

RT60=0.161×VART60=A0.161×V​

kde:

• V = objem miestnosti (m³)

• A = ekvivalentná absorpčná plocha v sabinoch (m² Sabs)

• 0.161 = konštanta (vychádza zo Sabinovej rovnice pre RT60)

• Máte otázku?

1️⃣ Výpočet vplyvu 20 ks a 40 ks panelov DIAMOND L na dozvuk

Sabinova rovnica pre dozvukový čas RT60:

RT60=(0.161×V)/ A

kde:

• V = 67.2 m³ (objem miestnosti)

• A = ekvivalentná absorpčná plocha (m² Sabs)

• Máte otázku?

Pôvodný RT60 (bez panelov):

RT60=(0.161×67.25)/4,08=2,65 sekundy

---

2️⃣ Pridanie 20 panelov

Každý panel má plochu 0.1008 m² a NRC 0.8, takže jeho príspevok k absorpcii je:

A1 panel=0.1008×0.8=0.08064 m² Sabs

Celková absorpcia pre 20 panelov:

A20 panelov=20×0.08064=1.6128 m²

Nová celková absorpcia:

A nová=4.08+1.6128=5.6928 m² Sabs

Nový RT60:

RT60 pre 20 panelov=(0.161×67.26)/5.6928 =1,902sekundy

➡️ Dozvuk klesne z 2.65 s na 1.902 s (pokles o 28 %).

---

3️⃣ Pridanie 40 panelov

Celková absorpcia pre 40 panelov:

A40 panelov=40×0.08064=3.2256 m² Sabs

Nová celková absorpcia:

A nová=4.08+3.2256=7.3056 m² Sabs

Nový RT60:

RT60 pre 40 panelov= (0.161×67.26)/7.3056=1.4823 sekundy

➡️ Dozvuk klesne z 2,65 s na 1.4823 s (pokles o 44 %).

---

Zhrnutie výsledkov

Počet panelov	Absorpčná plocha A (m² Sabs)	RT60 (s)	Pokles RT60 oproti pôvodnému stavu
0 (pôvodný stav)	4.08	2.65 s	-
20 panelov HEXAGON L	6.89	1.902 s	-28 %
40 panelov HEXAGON L	8.51	1.4823 s	-44 %

---

Interpretácia výsledkov

✅ 20 panelov zlepší akustiku miestnosti o 28 %, čo bude citeľný rozdiel – zníži sa ozvena a priestor bude pôsobiť menej „tvrdým“ zvukom.
✅ 40 panelov skráti dozvuk až o 52 %, čo je už výrazné zlepšenie a miestnosť bude akusticky oveľa príjemnejšia.

Odporúčanie: Ak ide o obytný alebo pracovný priestor, 40 panelov bude optimálna hodnota, aby sa dozvuk dostal pod 1.5 sekundy, čo je vhodné pre dobrú zrozumiteľnosť reči a príjemnú akustiku.
